FR-4 هو رمز درجة مادة مقاومة للهب، يمثل مادة مركبة تعتمد على راتنج الإيبوكسي وقماش الألياف الزجاجية، والتي تستخدم على نطاق واسع في تصنيع لوحات الدوائر المطبوعة والعزل الإلكتروني.

FR-4 مادة أساسية تُستخدم على نطاق واسع في صناعة الإلكترونيات. خصائصها وتطبيقاتها الأساسية هي كما يلي:

1. التعريف والجوهر

• درجة المادة بدلاً من الاسم المحدد: FR-4 هو رمز درجة مقاومة اللهب الذي أنشأته NEMA (الرابطة الوطنية لمصنعي الأجهزة الكهربائية)، مما يشير إلى أن الراتينج هو راتينج إيبوكسي، ومادة التعزيز هي قماش الألياف الزجاجية، ودرجة مقاومة اللهب تصل إلى معيار UL94 V-0.

• التركيب: يتكون بشكل أساسي من راتنج إيبوكسي رباعي الوظائف، وحشو (Filler)، وقماش ألياف زجاجية من الدرجة الإلكترونية، ويتم تصنيعه من خلال عملية التصفيح ذات درجة الحرارة العالية والضغط العالي.

2. الميزات الرئيسية

• مقاومة اللهب: تتوافق مع معيار UL94 V-0 ويمكنها إطفاء نفسها عند الاحتراق.

• الأداء الكهربائي: ثابت عازل مستقر (Dk) (على سبيل المثال 4.5)، عزل ممتاز، مناسب للدوائر ذات التردد العالي.

• القوة الميكانيكية: صلابة عالية، ومقاومة للحرارة ومقاومة للرطوبة، ويمكن معالجتها بدقة.

• الإدارة الحرارية: معامل منخفض للتمدد الحراري (CTE)، مناسب للبيئات ذات درجات الحرارة العالية.

3. مجالات التطبيق

• تصنيع لوحات الدوائر المطبوعة: باعتبارها الركيزة الرئيسية، يتم استخدامها في لوحات الدوائر متعددة الطبقات (مثل لوحات تشغيل LED ذات الأربع طبقات) لتوفير التوافق الكهرومغناطيسي وقدرة حمل التيار.

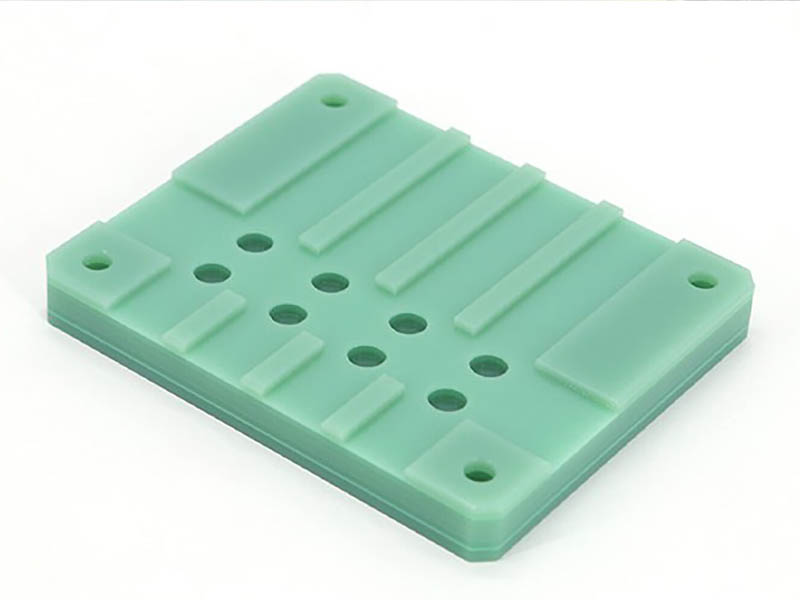

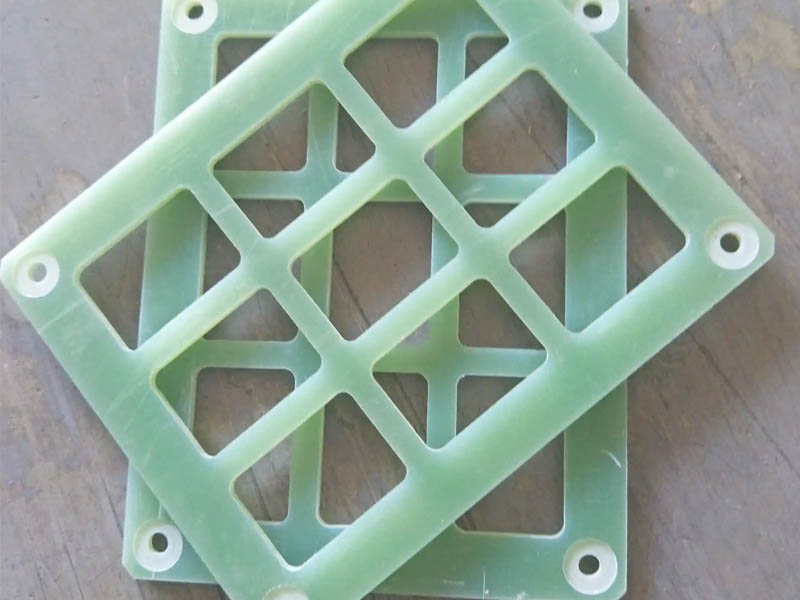

• مكونات العزل: بما في ذلك ألواح عزل المحولات، وأجزاء عزل المحرك، وألواح التعزيز FPC، وما إلى ذلك.

• المعدات الصناعية: مثل تروس الطحن، ولوحات الاختبار، وما إلى ذلك، والتي تتطلب قوة ميكانيكية عالية.
